Füge­tech­nik

Die SMP-Serie

Die Füge­ein­hei­ten der SMP-Serie sind spezi­ell für Druck­kräfteausge­legt und über­zeu­gen durch ihre robuste, wartungs­arme Konstruk­tion. Dank ihrer schlich­ten Bauweisesind sie ideal für den Einsatz in rauen indus­tri­el­len Umgebungen.

Der digi­tale Kraft­sen­sorist in direk­ter Nähe des Füge­stem­pels posi­tio­niert; die Wegmes­sung erfolgt über einAbso­lut­weg­mess­sys­tem.

In Kombi­na­tion mit dem Steu­er­sys­tem Multi­Pro 3Germög­li­chen hoch­prä­zise Kraft­auf­neh­mer und die exakte Posi­ti­ons­er­fas­sung eine zuver­läs­sige Montage – mit voll­stän­di­ger Doku­men­ta­tion der Prozessdaten.

Mit der SMP-Serie erhal­ten Sie ein leis­tungs­star­kes System für quali­täts­kri­ti­sche Fügeprozesse.

Tech­ni­sche Merk­male auf einen Blick:

  • Wartungs­freier Servo­mo­tor für lang­le­bi­gen und zuver­läs­si­gen Betrieb

  • Hohe Wieder­hol­ge­nau­ig­keit für konstante Prozessqualität

  • Kompak­ter Aufbau mit Antriebsoffset

  • Robus­tes Gehäuse aus Edel­stahl und Aluminium

  • Unemp­find­lich gegen­über elek­tro­ma­gne­ti­scher Stör­strah­lung dank digi­ta­ler Datenübertragung

Wählen Sie eine Baureihe
für weitere Informationen:

0,05 – 2,0 kN (4 Varianten)

SMP 300

1 – 5 kN (2 Varianten)

SMP 400

4 – 70 kN (4 Varianten)

SMP 500

Serie SMP 300

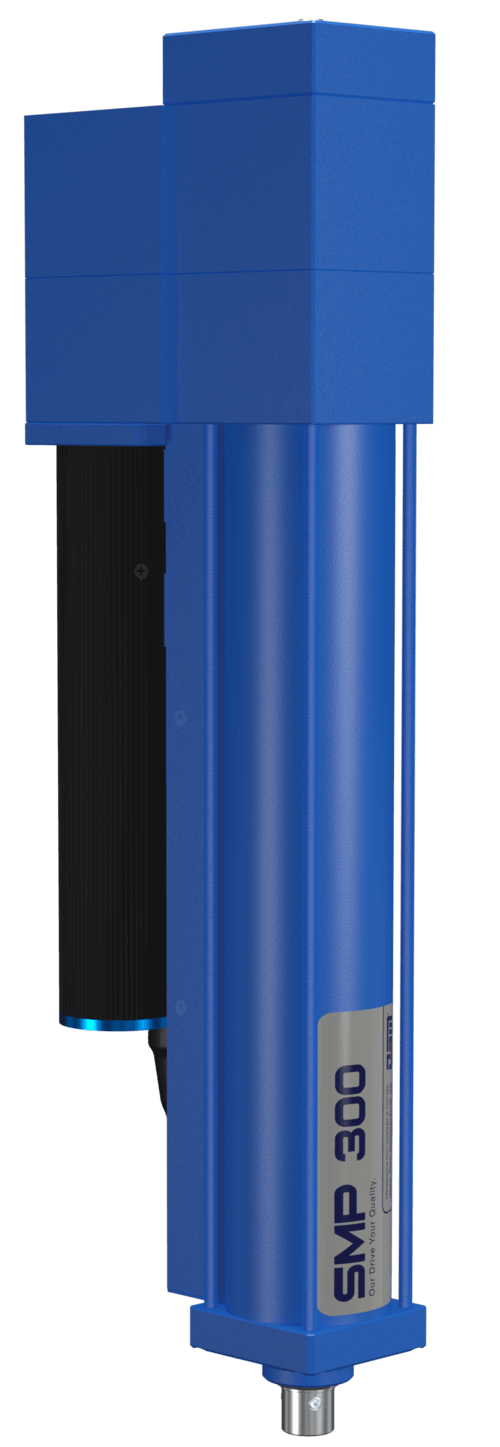

SMP 300

Füge­ein­heitmit bürs­ten­lo­sem, elek­tro­nisch gere­gel­tem Servo­mo­tor, digi­ta­lem Kraft­sen­sorund Abso­lut­weg­mess­sys­tem.

Die SMP-300-Serie ist erhält­lich in der Basis­aus­füh­rung mit 100 mm, 200 mmoder 400 mm Füge­hub. Verfüg­bare Nenn-Füge­kräfte: 0,25 kN, 0,5 kN, 1 kN und 2 kNin DR-Ausfüh­rung (Druck).

Merk­male

  • Servo­mo­tor, Motor­an­bau über Antriebs­off­set für eine kurze Bauform
  • Kraft­sen­sor direkt­wir­kend, am Füge­stem­pel eingebaut
  • Genau­ig­keit Kraft­mes­sung 1 % vom Endwert
  • Wegmess­sen­sor (Abso­lut­ge­ber) direkt an der Kugel­um­lauf­spin­del angebaut
  • Weg-Wieder­hol­ge­nau­ig­keit 0,01 mm bei ca. 20 mm/s
  • Auflö­sung Wegmes­sung 0,003 mm
  • Stem­pel­ge­schwin­dig­keit max. 350 mm/s in beide Rich­tun­gen stufen­los regelbar

Kraft­be­rei­che

  • SMP 300 / 0025*: 0,05 – 0,25 kN
  • SMP 300 / 005*: 0,1 – 0,5 kN
  • SMP 300 / 01: 0,2 – 1 kN
  • SMP 300 / 02: 0,4 – 2 kN

* mit extern ange­brach­tem digi­ta­lem Kraftsensor

Zube­hör

  • Sperr­luft­an­schluss – vermei­det das Eindrin­gen von Schmutz­par­ti­keln in die Fügeeinheit
  • Portal­ge­stell nach kunden­spe­zi­fi­schen Vorga­ben gefertigt
  • C‑Gestell nach kunden­spe­zi­fi­schen Vorga­ben gefertigt
  • Service­pa­ket – Schmierset

Gewichte

  • Mit 100 mm Hub: ca. 6,5 kg
  • Mit 200 mm Hub: ca. 7,5 kg
  • Mit 400 mm Hub: ca. 9,0 kg
Daten­blatt SMP 300 (PDF)
SMP 300
previous arrow
next arrow

Serie SMP 400

SMP 400

Füge­ein­heitmit bürs­ten­lo­sem, elek­tro­nisch gere­gel­tem Servo­mo­tor, digi­ta­lem Kraft­sen­sorund Abso­lut­weg­mess­sys­tem.

Die SMP-400-Serie ist erhält­lich in der Basis­aus­füh­rung mit 100 mm, 200 mm oder 400 mm Füge­hub.
Verfüg­bare Nenn-Füge­kräfte: 5 kNund 10 kN in DR-Ausfüh­rung (Druck).

Merk­male

  • Servo­mo­tor, Motor­an­bau über Antriebs­off­set für eine kurze Bauform
  • Kraft­sen­sor direkt­wir­kend, am Füge­stem­pel eingebaut
  • Genau­ig­keit Kraft­mes­sung 1 % vom Endwert
  • Wegmess­sen­sor (Abso­lut­ge­ber) direkt an der Kugel­um­lauf­spin­del angebaut
  • Weg-Wieder­hol­ge­nau­ig­keit 0,01 mm bei ca. 20 mm/s
  • Auflö­sung Wegmes­sung 0,003 mm
  • Stem­pel­ge­schwin­dig­keit max. 250 mm/s in beide Rich­tun­gen stufen­los regelbar

Kraft­be­rei­che

  • SMP 400 / 05: 1 – 5 kN
  • SMP 400 / 10: 2 – 10 kN

Stan­dard-Optio­nen

  • Motor­hal­te­bremse bei höhe­rem Werkzeuggewicht

Zube­hör

  • Lüfter­ein­heit zur Kühlung des Motors
  • Sperr­luft­an­schluss – vermei­det das Eindrin­gen von Schmutz­par­ti­keln in die Fügeeinheit
  • Portal­ge­stell nach kunden­spe­zi­fi­schen Vorga­ben gefertigt
  • C‑Gestell nach kunden­spe­zi­fi­schen Vorga­ben gefertigt
  • Service­pa­ket – Schmierset

Gewichte

  • Mit 100 mm Hub: ca. 22 kg
  • Mit 200 mm Hub: ca. 24 kg
  • Mit 400 mm Hub: ca. 30 kg
Daten­blatt SMP 400 (PDF)
SMP 400

Serie SMP 500

SMP 500

Füge­ein­heitmit bürs­ten­lo­sem, elek­tro­nisch gere­gel­tem Servo­mo­tor, digi­ta­lem Kraft­sen­sorund Abso­lut­weg­mess­sys­tem.

Die SMP-500-Serie ist erhält­lich in der Basis­aus­füh­rung mit 100 mm, 200 mm oder 400 mm Füge­hub. Verfüg­bare Nenn-Füge­kräfte: 20 kN, 30 kN, 50 kN und 70 kN in DR-Ausfüh­rung (Druck).

Merk­male

  • Servo­mo­tor, Motor­an­bau über Antriebs­off­set für eine kurze Bauform
  • Kraft­sen­sor direkt­wir­kend, am Füge­stem­pel eingebaut
  • Genau­ig­keit Kraft­mes­sung 1 % vom Endwert
  • Wegmess­sen­sor (Abso­lut­ge­ber) direkt an der Kugel­um­lauf­spin­del angebaut
  • Weg-Wieder­hol­ge­nau­ig­keit 0,01 mm bei ca. 20 mm/s
  • Auflö­sung Wegmes­sung 0,003 mm
  • Stem­pel­ge­schwin­dig­keit max. 150 mm/s in beide Rich­tun­gen stufen­los regelbar

Kraft­be­rei­che

  • SMP 500 / 20: 4 – 20 kN
  • SMP 500 / 30: 6 – 30 kN
  • SMP 500 / 50: 10 – 50 kN
  • SMP 500 / 70: 14 – 70 kN

Stan­dard-Optio­nen

  • Motor­hal­te­bremse bei höhe­rem Werkzeuggewicht

Zube­hör

  • Lüfter­ein­heit zur Kühlung des Motors
  • Sperr­luft­an­schluss – vermei­det das Eindrin­gen von Schmutz­par­ti­keln in die Fügeeinheit
  • Portal­ge­stell nach kunden­spe­zi­fi­schen Vorga­ben gefertigt
  • C‑Gestell nach kunden­spe­zi­fi­schen Vorga­ben gefertigt
  • Service­pa­ket – Schmierset

Gewichte

  • Mit 100 mm Hub: ca. 100 kg
  • Mit 200 mm Hub: ca. 120 kg
  • Mit 400 mm Hub: ca. 150 kg
Daten­blatt SMP 500 (PDF)
SMP 500

Kennen Sie schon unsere QMP-140-Serie?

QMP 140 Serie von DSM Messtechnik
